🛡 Стойкость
Стойкость кромки и твёрдость стали не одно и то же, и путать их не стоит. Твёрдость показывает, насколько сложно вдавить в металл индентор. Стойкость показывает, сколько нож прорежет картона, каната или мяса, прежде чем перестанет уверенно резать. В индустрии есть даже конкретная методика, по которой это измеряют объективно, а не на глазок.
Как устроен тест CATRA
CATRA (Cutlery and Allied Trades Research Association, британская отраслевая лаборатория) разработала стандартный слайсинг-тест: нож закрепляют в машине и заставляют его резать специальную абразивную ленту с 5% содержанием кремнезёма, которая одновременно и режется, и стачивает кромку, имитируя реальную работу. За серию из 60 возвратно-поступательных резов фиксируется суммарная длина протянутого материала: чем больше метров или карточек прорезал нож до потери остроты, тем выше его показатель CATRA. Это не бытовой тест на кухне, а именно та методика, на которую ссылаются серьёзные производители, когда пишут в характеристиках "высокая стойкость кромки", и именно она позволяет сравнивать стали объективно, а не по ощущениям пользователей на форумах.
Апексная система: клинок закрепляется в струбцине, угол выставляется цифровым угломером и не гуляет от прохода к проходу. Фото: Jende Industries, Wikimedia Commons, CC BY 2.5
Из чего складывается стойкость: карбиды в цифрах
Металлург Larrin Thomas (автор Knife Steel Nerds, один из немногих, кто систематически гоняет ножи через CATRA и публикует сырые данные) показал: если знать объёмную долю карбидов в стали, твёрдость самой стали и угол заточки, можно довольно точно предсказать результат CATRA ещё до того, как нож попал в машину. Дело в типе карбидов и их собственной твёрдости:
| Карбид | Твёрдость по Кнупу | Где встречается |
|---|---|---|
| Карбид железа (цементит, Fe₃C) | ~1150 | Простые углеродистые стали (1095, У8) |
| Карбид хрома (Cr₇C₃) | ~1820 | Нержавеющие стали (440C, AUS-8, VG-10) |
| Карбид ванадия (VC) | ~2520 | Порошковые стали (S30V, S110V, Magnacut) |
| Карбид ниобия (NbC) | сопоставим с VC | Ряд премиальных порошковых сталей (M390, Vanax) |
Разница почти в 2.2 раза между цементитом и карбидом ванадия по твёрдости объясняет, почему добавка ванадия в состав так резко поднимает стойкость: даже небольшой объёмной доли очень твёрдых карбидов хватает, чтобы дать эффект, для которого хрома пришлось бы всыпать в разы больше. Именно поэтому "ванадиевые" стали (S30V, S110V и их родственники) так ценятся любителями EDC: они не обязательно самые твёрдые по HRC, но держат рабочую остроту дольше при сопоставимой твёрдости именно за счёт химии карбидов, а не только термообработки.
Твёрдость по Роквеллу и место в рейтинге стойкости
Твёрдость сама по себе почти ничего не говорит о стойкости без учёта карбидов, поэтому проще ориентироваться на типичные HRC-диапазоны для сталей с разным составом:
| Сталь | Типичная твёрдость, HRC | Место в рейтинге стойкости |
|---|---|---|
| 1095, простая углеродистая | 57-59 | Низкая: карбиды мягкие, зато точится легко |
| 440C, AUS-8 | 58-60 | Ниже средней: немного карбидов хрома |
| VG-10, N690 | 60-61 | Средняя: сбалансированный состав |
| S30V, S35VN | 59-61 | Выше средней: карбиды ванадия при умеренной твёрдости |
| M390, Elmax | 60-62 | Высокая: много карбидов ванадия и ниобия |
| S110V, Rex 121 | 63-65 | Экстремальная: максимум карбидов, твёрдость под стать |
Обратите внимание: S30V и M390 держат кромку дольше, чем 440C при той же или даже более высокой твёрдости, потому что итоговая стойкость определяется не только твёрдостью матрицы, но и объёмом твёрдых карбидов внутри неё. Подробнее о самой шкале HRC в статье "Твёрдость".
Треугольник компромиссов
Стойкость кромки, вязкость (сопротивление сколам) и коррозионная стойкость почти всегда тянут металлурга в разные стороны, и любая марка стали, по сути, осознанный компромисс между тремя вершинами такого треугольника:
- Больше и твёрже карбидов. Выше стойкость к истиранию, но крупные карбиды становятся точками концентрации напряжения, от которых начинаются сколы, и с ними физически сложнее работать абразивом на заточке.
- Больше хрома. Лучше сопротивление ржавчине, но хром частично уходит в карбиды вместо матрицы, и если карбидов слишком много, а термообработка не идеальна, сталь становится более хрупкой.
- Меньше карбидов, чище матрица. Выше вязкость и проще заточка, но ниже сырая стойкость к истиранию.
Именно поэтому нет "лучшей" стали в абсолютном смысле, есть только подходящая под конкретную задачу. Кухонному ножу для тонкой нарезки нужна вязкая простая сталь, которая легко правится мусатом. Ножу для разделки дичи в поле нужен баланс. А для ножа, который целый день режет картон на производстве, важнее всего максимальная стойкость к истиранию даже ценой более сложной заточки.
Полный комплект мастера: нож, правочный стержень и чехол хранятся вместе. Метрополитен-музей. Фото: Wikimedia Commons, общественное достояние (CC0)
Что сказать клиенту
Когда клиент недоволен, что нож "быстро тупится", полезно объяснить разницу между стойкостью и остротой. Острота уходит быстро всегда, это нормально: микроскопическая кромка неизбежно закругляется от первых же резов из-за пластической деформации самого тонкого слоя металла. А вот стойкость показывает, насколько долго нож остаётся рабочим, то есть режет достаточно уверенно для задачи. Для кухни это могут быть недели, а для разделки в поле уже часы. Если клиент режет картон кухонным ножом на разделочной доске из гранита, никакая сталь не спасёт: сюда лучше посоветовать сменить сталь на менее капризную и объяснить, что регулярная лёгкая правка мусатом продлевает время между заточками сильнее, чем любая суперсталь.
Толстый обух и прочная кромка держат удар лучше, чем остроту. Фото: Armykungfu, Wikimedia Commons, общественное достояние

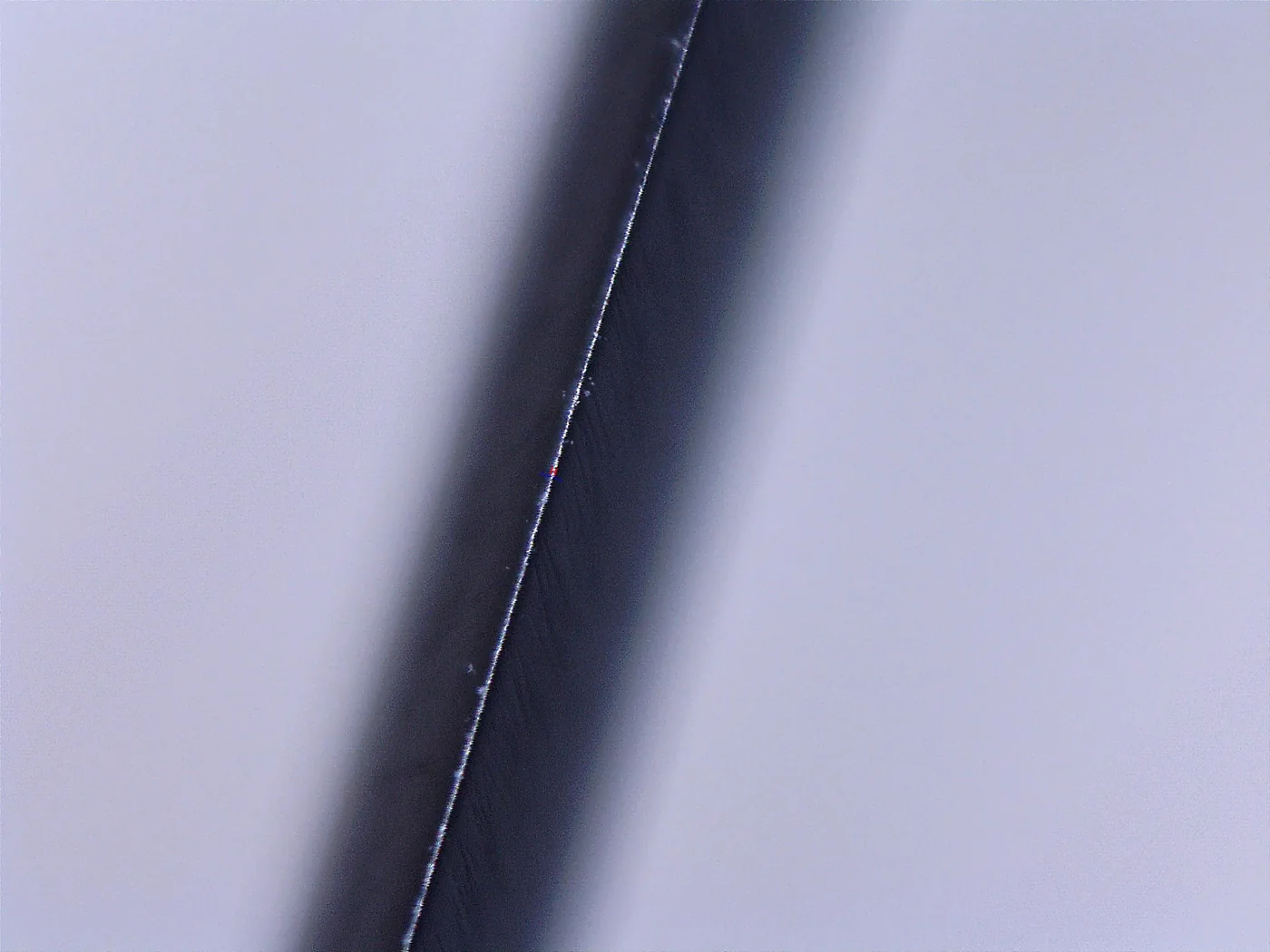

Фото: Wtshymanski, Wikimedia Commons, CC BY-SA 4.0
Комментарии
