🔩 Твёрдость

Когда клиент говорит "нож не держит заточку", в девяти случаях из десяти дело не в вашей работе, а в стали. Твёрдость решает почти всё: и насколько легко нож точится, и как долго он потом режет. Это не абстрактная характеристика из паспорта стали, а физическая величина, которую можно измерить, сравнить и объяснить клиенту на пальцах.

Как физически устроено измерение HRC

Твёрдость стали измеряют по шкале Роквелла (Rockwell C, отсюда HRC). Саму идею дифференциального измерения глубины предложил ещё в 1908 году венский профессор Пауль Людвик, а практическую машину для промышленного применения запатентовали в 1919 году американцы Хью и Стэнли Роквеллы, работавшие на заводе подшипников и искавшие быстрый способ проверять качество закалки партий стали. Метод простой и грубый по идее, но точный на практике: в поверхность вдавливают конический алмазный индентор (его называют индентором Brale) под предварительной нагрузкой около 10 кг, потом добавляют основную нагрузку до 150 кг, выдерживают и снимают её обратно до предварительной. Разница глубины проникновения между двумя измерениями и даёт число HRC. Чем меньше отпечаток, тем твёрже металл, тем выше цифра. У ножевых сталей рабочий диапазон обычно от 55 до 67 HRC, и это довольно узкое окно с точки зрения металловедения: сталь для рессор автомобиля закаливают на 45-50 HRC, а инструментальная для штампов может уходить за 62-64 HRC.

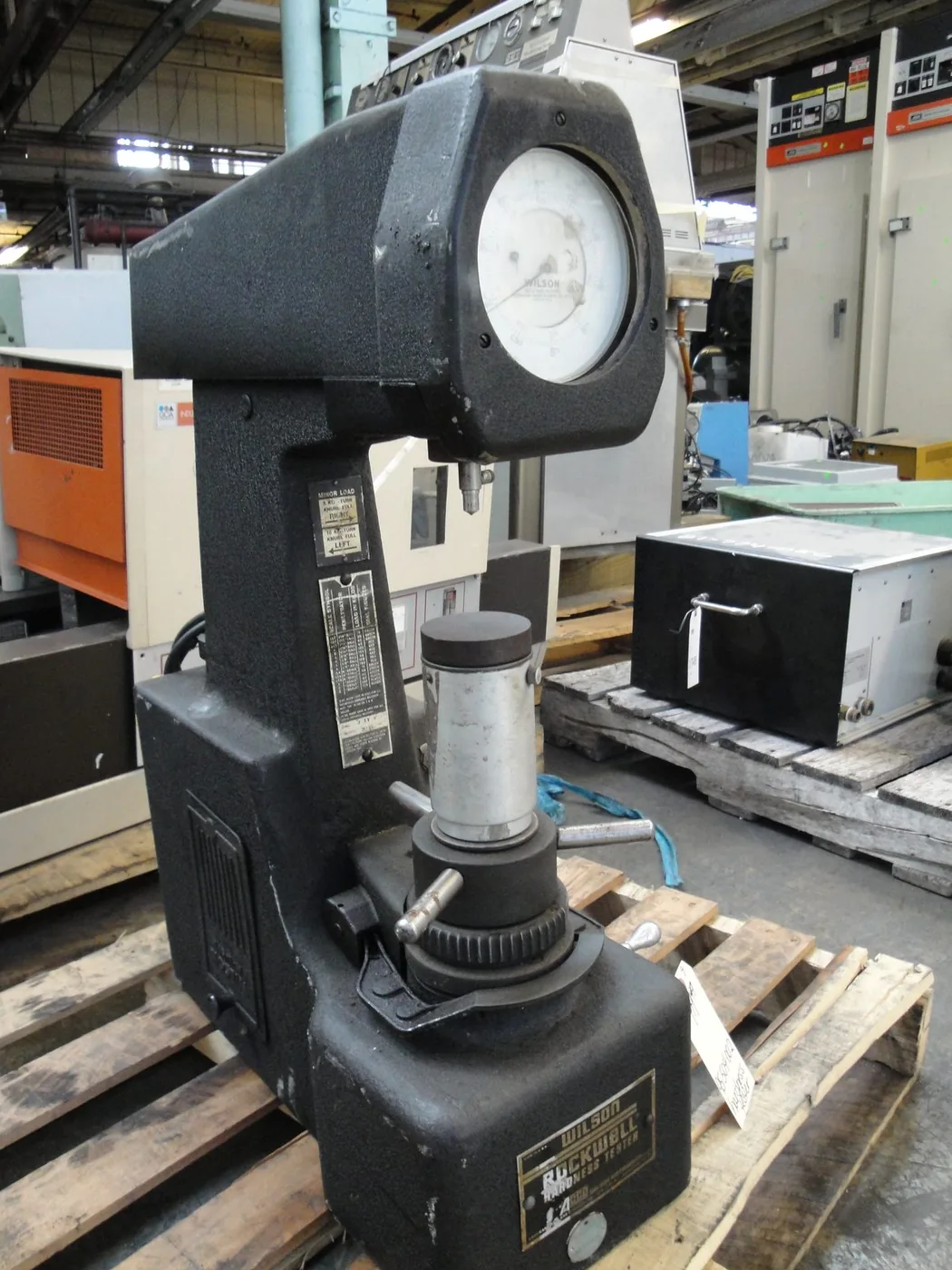

Механический твердомер Роквелла Wilson. Фото: Three-quarter-ten, Wikimedia Commons, CC BY-SA 3.0

Твёрдость конкретных сталей и почему цифра не значит всё

Производители сегодня чаще указывают не абстрактный "диапазон по паспорту", а рабочую твёрдость конкретной партии. Простые углеродистые стали вроде 1095 обычно калят на 57-59 HRC ради вязкости. Массовые нержавейки среднего класса (440C, 14C28N, AUS-8) держат 58-60 HRC. Премиальные порошковые стали типа S35VN или свежая CPM MagnaCut обычно выходят на 61-63 HRC, а экстремальные порошковые составы вроде S110V нередко закаливают выше 64 HRC. Но вот в чём тонкость, которую важно понимать заточнику: связь между твёрдостью и реальной стойкостью кромки не линейная. Одна и та же марка стали при 60 HRC и при 63 HRC может держать остроту совершенно по-разному не только из-за цифры на индикаторе твёрдомера, а из-за того, что более высокая температура закалки (аустенизации) растворяет в металле больше карбидов, а это меняет и стойкость к истиранию, и склонность к сколам одновременно. Поэтому "выше HRC" не всегда значит "будет резать дольше", особенно если для конкретной стали производитель специально занизил твёрдость ради ударопрочности.

Практический вывод для заточника

Перед тем как точить незнакомый нож, полезно прикинуть его твёрдость хотя бы на глаз, по поведению металла на камне. Мягкая сталь "тянется", даёт длинный заусенец, снимается быстро. Твёрдая сталь скрипит, снимается медленно, заусенец короткий и ломкий. Если точить нож на 62+ HRC теми же движениями, что и мягкую кухонную сталь, есть риск не довести кромку до конца: твёрдой стали нужно больше проходов на каждом номере зерна, потому что абразивные зёрна быстрее закругляются, столкнувшись с твёрдым материалом, и эффективность съёма падает быстрее, чем на мягкой стали.

Твёрдость абразива: почему шкала Мооса вводит в заблуждение

У абразивов принято говорить о минералогической твёрдости по Моосу (от 1 до 10, где тальк это 1, а алмаз это 10), но у этой шкалы есть неприятная особенность: она не линейна и годится только для царапания одного минерала другим, а не для реальной оценки того, как абразив режет металл. Материаловеды используют более честную шкалу Кнупа (Knoop), которая измеряет твёрдость через микро-вдавливание алмазной пирамидки, похоже на HRC, только в другом диапазоне и для гораздо более твёрдых материалов. По Кнупу электрокорунд (обычный оксид алюминия) даёт около 1900-2200 единиц, карбид кремния около 2400-3000, кубический нитрид бора (CBN) 4500-4700, а алмаз 7000-8000. Разрыв между корундом и алмазом почти четырёхкратный, и именно он объясняет, почему на самых карбидистых порошковых сталях обычный камень буксует, а алмаз режет как ни в чём не бывало. Подробнее о том, какой абразив для какой стали выбрать, в статье "Абразив × сталь".

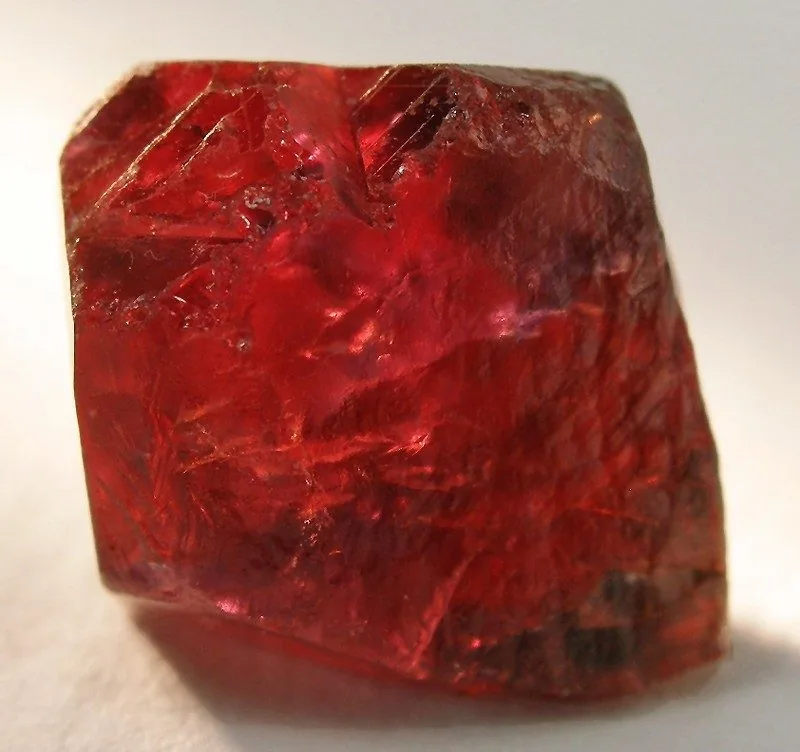

Корунд (оксид алюминия) в природе часто встречается именно в виде рубина. Твёрдость по Моосу 9. Фото: Robert M. Lavinsky, Wikimedia Commons, CC BY-SA 3.0

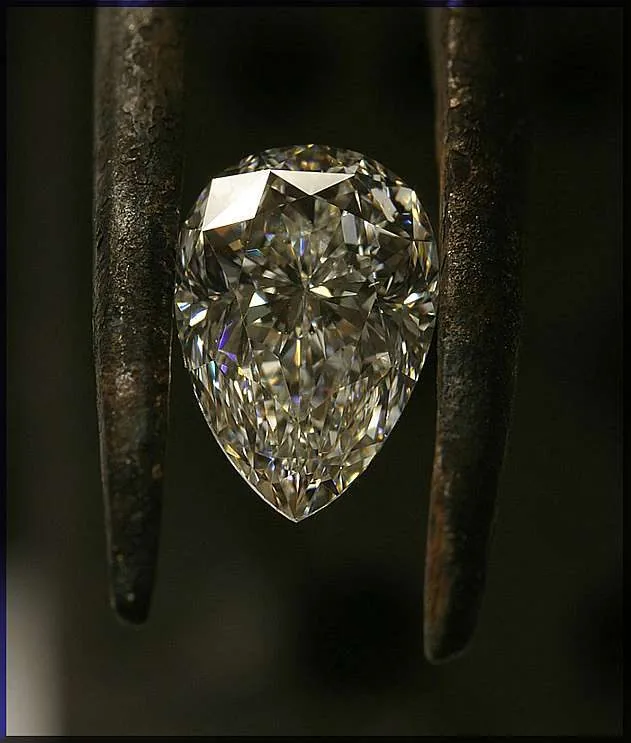

Алмаз, самый твёрдый природный материал и вершина шкалы твёрдости абразивов. Фото: Mario Sarto, Wikimedia Commons, CC BY-SA 3.0

Карбид кремния, один из самых распространённых абразивов для точильных камней. Фото: Matthias Renner, Wikimedia Commons, CC BY-SA 3.0

Твёрдость дерева: третье измерение, о котором забывают

Третье, о чём стоит помнить: твёрдость дерева, из которого сделана рукоять или разделочная доска. Её измеряют по шкале Янка (Janka), по усилию в килограммах или фунтах, которое нужно приложить, чтобы наполовину вдавить стальной шарик диаметром 11.28 мм в древесину. У бальзы это около 100 кгс, у сосны около 380, у бука и клёна порядка 1450, у дуба 1700-1800, а у самых твёрдых экзотических пород (ипе, снейквуд) далеко за 3000. Твёрдые породы хороши для рукоятей: не боятся ударов и вмятин от инструмента в кармане. А вот для разделочных досок ситуация обратная: чем мягче дерево, тем бережнее оно к кромке ножа, потому что нож режет саму доску, а не наоборот. Совет клиенту "используйте деревянную доску, а не стеклянную" подсказан ровно той же физикой, что описана выше про абразивы: любая поверхность твёрже стали работает как абразив и садит кромку, а более мягкая древесина этого почти не делает.
