⚠️ Дефекты РК

Кромка редко приходит к заточнику в идеальном состоянии. Умение на глаз и на ощупь распознать конкретный дефект экономит время: разные проблемы имеют разную физическую природу и лечатся по-разному, а одинаковый подход ко всем дефектам сразу либо не даст результата, либо заставит снимать лишний металл там, где это не требовалось.

Механизмы разрушения кромки: коротко о материаловедении

С точки зрения материаловедения повреждения режущей кромки делятся на несколько принципиально разных механизмов:

• Абразивный износ. Постепенное стачивание материала твёрдыми частицами (та самая разделочная доска или картон), равномерное и предсказуемое.
• Адгезивный износ. Микросвязи между материалом и кромкой рвутся не по линии контакта, а чуть глубже, вырывая крошечные фрагменты стали, что типично при резе липких материалов.
• Усталостное разрушение. Повторяющаяся знакопеременная нагрузка (лёгкие удары, вибрация) постепенно накапливает микротрещины в металле до внезапного скола, даже если разовая нагрузка была далеко не критической.
• Хрупкое разрушение. Единичная ударная нагрузка превышает предел прочности в конкретной точке, обычно там, где геометрия слишком тонкая для задачи или рядом есть крупный карбид, работающий концентратором напряжения.

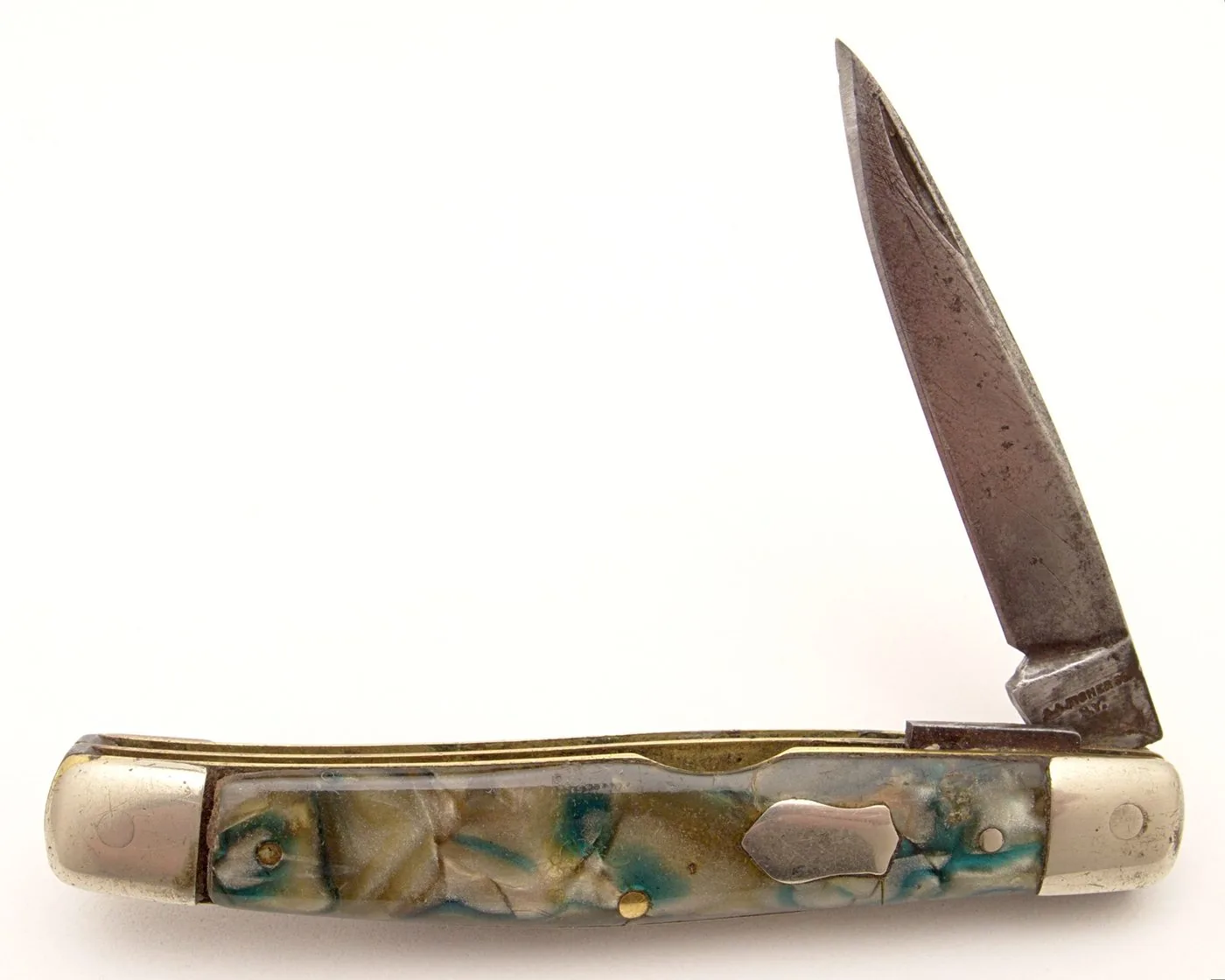

Фото: Junkyardsparkle, Wikimedia Commons, общественное достояние (CC0)

Основные дефекты и их природа

• Завал (rolled edge). Пример чисто пластической деформации: кромка загнулась вбок, как гвоздь после удара молотком мимо шляпки, металл никуда не делся, просто изменил форму. На ощупь ноготь цепляет неровность, при взгляде на свет видна отражающая полоска. Причина обычно в ударе о твёрдую поверхность или слишком тонком угле для задачи. Лечится мусатом, если завал незначительный (чисто механическое выпрямление), или несколькими проходами на среднем камне, если металл уже "устал" от многократного перегиба и не выправляется чисто механически.
• Микросколы (микровыкрашивание). Классический пример хрупкого разрушения на микроуровне: мелкие зазубрины по всей длине или на отдельных участках кромки. Частый спутник твёрдых порошковых сталей с крупными карбидами (карбид сам по себе твёрже и более хрупкий, чем окружающая матрица) или слишком тонкого угла на хрупкой стали. Требуют перейти на более грубый камень и снять металл ниже глубины сколов, а затем пройти всю прогрессию заново.
• Проволочный край (wire edge). Остаточный незамеченный заусенец, который не убрали на финальном этапе, подробно разобран в статье "Заусенец". Нож кажется острым при резе бумаги, но эта острота обманчива и пропадает за один-два реза: заусенец просто сгибается туда-сюда, а не режет.
• Неравномерная фаска. Угол или ширина фаски "гуляет" по длине клинка: где-то шире, где-то уже. Обычно результат неровной руки предыдущего заточника или станка с плохо выставленным упором. Лечится маркер-тестом и аккуратным выведением единой линии по всей длине, иногда требует снять заметно больше металла на "недоточенных" участках.
• Коррозионная раковина у кромки. Точечная электрохимическая коррозия, разобранная в статье "Обслуживание ножа", на нержавеющей стали редкость, на углеродистой обычное дело при плохом хранении. Если раковина неглубокая, снимается заточкой. Если глубокая, придётся снять существенно больше металла, чтобы полностью вывести её, о чём стоит заранее предупредить клиента.

Фаску закрашивают маркером и делают пробный проход: там, где краска стёрлась, абразив коснулся металла. Фото: Simon A. Eugster, Wikimedia Commons, CC BY 3.0

Как быстро определить дефект

Порядок диагностики: сначала взгляд на свет вдоль всей кромки (ищем блики: участки без острой грани), затем ноготь поперёк кромки в нескольких точках (ищем цепляние и неровности), затем рез бумаги или помидора (проверяем, тянет нож или режет чисто). При сомнениях в мастерской не будет лишней недорогая лупа с подсветкой 10-30 крат: многие микросколы и питтинг у самой кромки невооружённым глазом просто не видны, а под увеличением диагноз становится очевиден за секунду. Эта диагностика в сумме занимает меньше минуты, а экономит время на самой заточке: сразу понятно, с какого зерна начинать и сколько металла придётся снять.

Фото: Wtshymanski, Wikimedia Commons, CC BY-SA 4.0

Фото: Evan-Amos, Wikimedia Commons, общественное достояние
